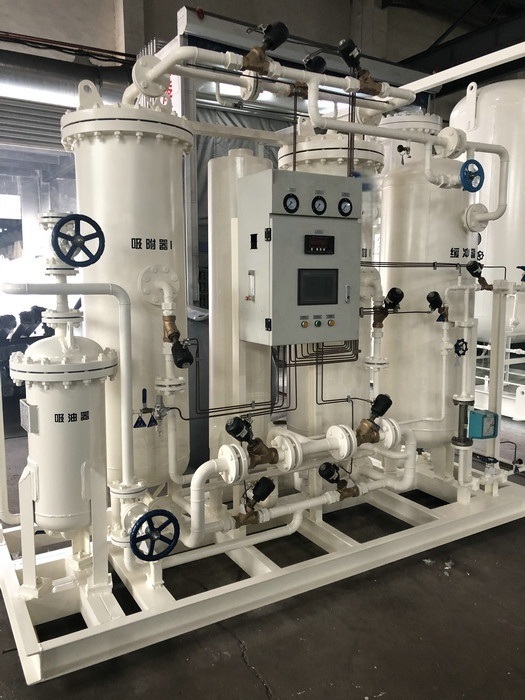

Pabrik Nitrogen PSA Industri, Hemat Energi
Prinsip Generator Nitrogen PSA:
Ketika proses mengadopsi pengangkatan udara, oksigen dan nitrogen memiliki laju difusi dan kapasitas absorpsi yang berbeda untuk memisahkan oksigen dari nitrogen pada saringan molekul karbon. Ketika udara dikompresi hingga 0,8~1,0MPa, sumber udara masuk ke menara adsorpsi ayun tekanan untuk pemisahan setelah dimurnikan melalui proses pemisahan kering dan minyak-air (filter). Molekul oksigen berdifusi dan diserap dalam saringan molekul karbon di bawah tekanan. Nitrogen yang tidak terserap dibuang dari saluran keluar menara adsorpsi. Oksigen didesorpsi, dibuang, dan dibersihkan di menara adsorpsi di bawah dekompresi. Selain itu, adsorben dapat didaur ulang.
Apa itu Teknologi PSA?
Teknologi PSA adalah teknologi yang sangat matang dan telah ada sejak tahun 1970-an. Faktanya, ribuan
pabrik PSA melayani pelanggan di seluruh dunia. Kami telah memasok pabrik PSA kami ke pelanggan di lebih dari
56 negara.
Kami menjelaskan teknologi PSA di bawah ini menggunakan diagram proses sederhana.
Udara terdiri dari 78% Nitrogen dan 21% Oksigen. Teknologi pembangkit nitrogen PSA bekerja pada
prinsip pemisahan udara dengan mengadsorpsi Oksigen dan memisahkan Nitrogen.
Proses Adsorpsi Ayun Tekanan (PSA Nitrogen) terdiri dari 2 bejana yang diisi dengan Saringan Molekul Karbon
(CMS). (lihat gambar di bawah untuk detail bejana).
Langkah 1: Adsorpsi
Udara terkompresi yang telah difilter sebelumnya dilewatkan melalui satu bejana berisi CMS. Oksigen diadsorpsi oleh CMS
dan Nitrogen keluar sebagai gas produk. Setelah beberapa waktu pengoperasian, CMS di dalam bejana ini 'menjadi jenuh dengan Oksigen dan tidak dapat lagi menyerap.
Langkah 2: Desorpsi
Setelah kejenuhan CMS di dalam bejana, proses beralih pembangkitan nitrogen ke bejana lainnya,
sementara
memungkinkan alas yang jenuh memulai proses desorpsi dan regenerasi. Gas limbah (oksigen,
karbon
dioksida, dll.) dibuang ke atmosfer.
Langkah 3: Regenerasi
Untuk meregenerasi CMS di dalam bejana, sebagian dari Nitrogen yang dihasilkan oleh menara lainnya
dibersihkan ke dalam menara ini. Hal ini memungkinkan regenerasi CMS yang cepat dan membuatnya tersedia untuk
produksi di siklus berikutnya.
Sifat siklik dari proses antara dua bejana memastikan produksi murni yang berkelanjutan
Nitrogen.
Spesifikasi:
|
Tidak
|
Model
|
Kapasitas (Nm3/j)
|
Kemurnian
|
Daya (KW)
|
Ukuran keseluruhan (mm)
|
|
1
2
3
4
|
PN-3-39
PN-5-29
PN-5-295
PN-8-295
|
3
5
5
8
|
99.9%
99.5%
99%
95%
|
0.5
|
1800*1400*1500
|
|
5
6
7
8
|
PN-5-49
PN-8-39
PN-12-295
PN-15-29
|
5
8
12
15
|
99.99%
99.9%
99.5%
99%
|
0.5
|
1800*1400*1800
|
|
9
10
11
12
|
PN-10-49
PN-15-39
PN-25-295
PN-30-39
|
10
15
25
30
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2000*1700*2250
|
|
13
14
15
16
|
PN-15-49
PN-22-39
PN-35-295
PN-45-29
|
15
22
35
45
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2100*1800*2200
|
|
17
18
19
20
|
PN-20-49
PN-30-39
PN-50-295
PN-60-29
|
20
30
50
60
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2200*1800*2200
|
|
21
22
23
24
|
PN-30-49
PN-45-39
PN-75-295
PN-88-29
|
30
45
75
88
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2400*1900*2200
|
|
25
26
27
28
|
PN-40-49
PN-60-39
PN-100-295
PN-120-29
|
40
60
100
120
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2500*2100*2500
|
|
29
30
31
32
|
PN-50-49
PN-70-39
PN-120-295
PN-140-29
|
50
70
120
140
|
99.99%
99.9%
99.5%
99%
|
0.5
|
2600*2200*2850
|
|
...
|
...
|
...
|
...
|
...
|
...
|
|
Catatan: Berita selengkapnya silakan hubungi Since Gas System Co.,Ltd atau kirim email langsung kepada kami
|
Parameter Teknis Generator PSA Nitrogen:
Sumber: Udara
Tekanan: 5-10 bar
Titik embun tekanan: ≤10 derajat
Kandungan minyak ≤0,003mg/m3
Udara - berubah dengan Nitrogen && Oksigen
Nitrogen produk
Tekanan: ≤9bar
Titik embun tekanan normal: ≤ -40 derajat
Kemurnian: 95%-99.9995%
Kapasitas nitrogen: 5-5000Nm3/H
Selama 10 tahun terakhir, sekitar 98% pelanggan lama dengan tegas memilih SINCE
